水墨印刷开槽机应用方案

日期:2019-05-29
我要分享

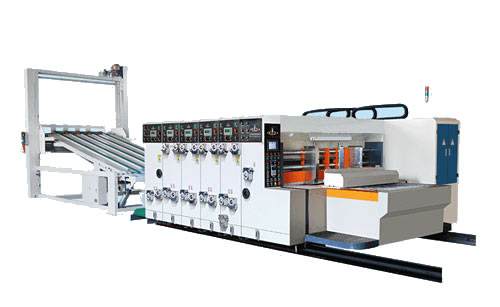

水墨印刷开槽机

设备名称:
水墨印刷开槽机
行业介绍:
水墨印刷开槽机,又称水性印刷开槽机、纸箱印刷开槽机、水墨印刷开槽机或瓦楞纸板印刷开槽机,是将印刷、开槽、切角、压线、切边五道工序合为一体的综合性纸箱加工设备,是瓦楞纸箱生产中不可或缺的后道加工设备。按照不同的色组,印刷开槽机又单色、双色、三色、四色等多种机型。是目前国内主要的纸箱制造机械之一。市场广泛,效率高,节省材料。
方案配置:
水墨印刷开槽机的系统硬件由永宏FBS-60MBT2-AC PLC控制器、FBS-CB5通讯模块,FBS-20EX控制模块,永宏C3070SE HMI触摸屏、永宏A5系列伺服驱动器及其变频器电机、温控模块和外围输入输出线路(包括按钮、指示灯和蜂鸣器等)组成。

主要硬件配置
永宏PLC主机     5台
永宏触摸屏 5台
控制模块 10台
变频器 7台
伺服电机 2套
中间继电器 若干
传感器 若干
电气部件 若干
机械部件 若干

实施效果:
通过现场调试,水墨印刷开槽机的加工速度可以达到150片/min;定位精准,印刷效果清晰,精度可以达到±0.1mm;相对于之前的是设备效率增加了15%,从而高性价比的体现了永宏PLC在水墨印刷开槽机上得到了很好的应用。

详情请联系我司销售工程师!
